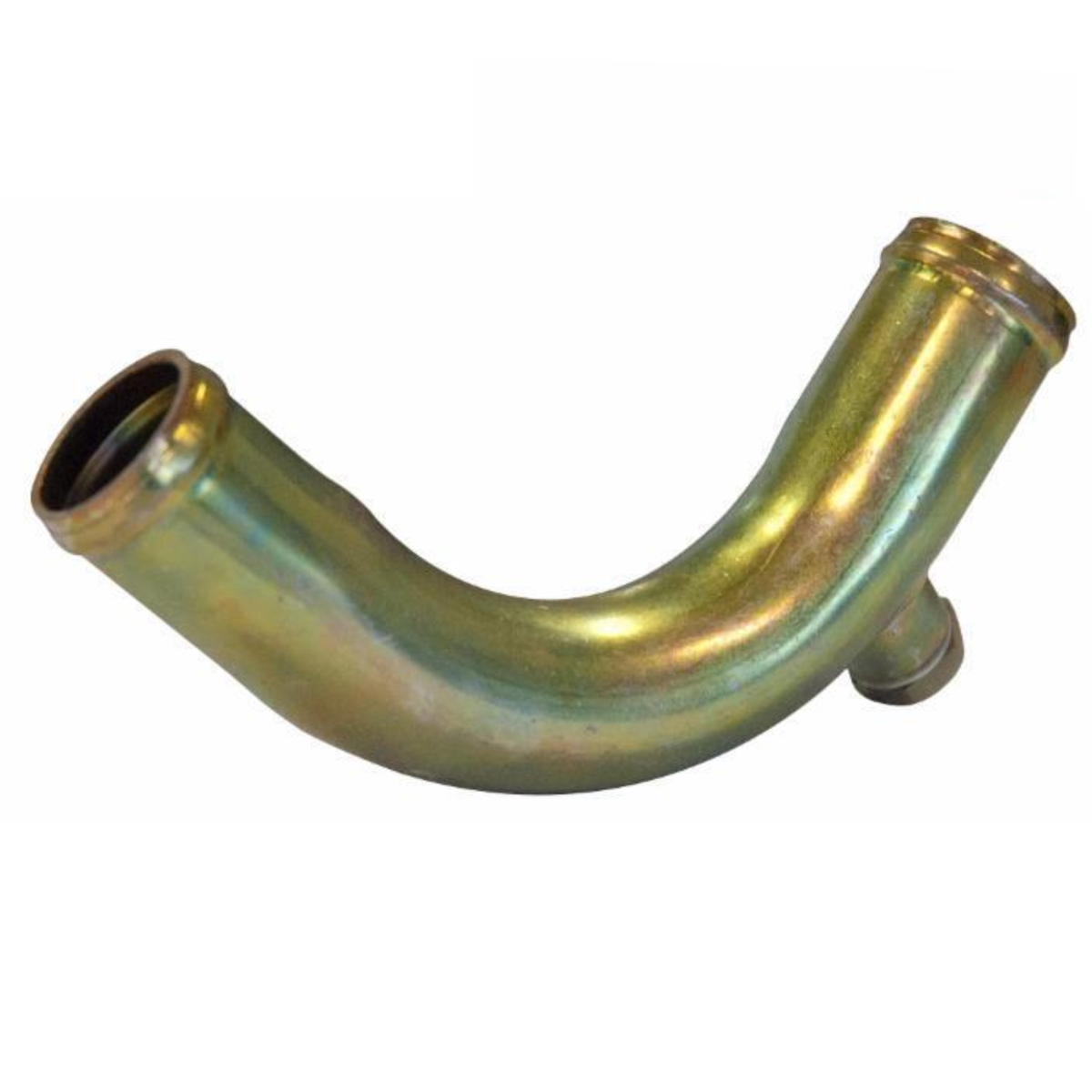

Tubo rigido in ferro per pompa acqua, adattabile a numerosi trattori Fiat, Fiatagri e Ford, progettato per il collegamento dei componenti del circuito di raffreddamento del motore.

Il ricambio, identificato dal riferimento originale Fiat 4956119, presenta un diametro del tubo di 38 mm, un diametro di ingresso di 41 mm e una presa filettata M16 x 1,5.

Realizzato in ferro, questo manicotto rigido permette il passaggio del liquido refrigerante tra i componenti del sistema di raffreddamento, contribuendo alla corretta circolazione del fluido e al mantenimento della temperatura di esercizio del motore.

È indicato per la sostituzione del tubo originale quando presenta corrosione, perdite, deformazioni o deterioramento dei punti di collegamento.

Trova applicazione su numerosi trattori Fiat Serie Oro, Serie 66, Serie 76, Serie 80 e Serie 86, oltre che sul Ford 3830.

Caratteristiche tecniche

Riferimenti Originali / OEM

FIAT / FORD

4956119 – 4606663 – 4614162 – 4614165

I riferimenti riportati sono indicati come codici di corrispondenza del prodotto. Prima dell'acquisto è consigliato verificare il codice del componente installato e confrontarne le caratteristiche dimensionali.

Applicazioni trattori

FIAT / FIATAGRI

Serie Oro

450 – 480 – 500 – 540 – 550 – 600 – 640 – 900 – 1000

Sono comprese, secondo i dati di applicazione forniti, anche le relative configurazioni DT e S dove indicate.

Serie 80

580 – 680 – 780

Applicazioni riportate anche nelle configurazioni DT.

Serie 66

55-66

Sono comprese le configurazioni DT, LP, F e V riportate nel catalogo di compatibilità.

Serie 76

45-76 – 55-76

Applicazioni riferite alle configurazioni specializzate F e V, comprese le versioni DT dove indicate.

Serie 86

50-86 – 55-86 – 62-86 – 70-86

Applicazioni riferite alle configurazioni SV, V e F specificate nel catalogo, comprese le versioni DT dove indicate.

Trattori cingolati Fiat

605C – 605C Super

FORD

Serie 30

3830

Funzione del tubo rigido pompa acqua

Il tubo rigido della pompa acqua è un componente del circuito di raffreddamento del motore.

La sua funzione è consentire il passaggio del liquido refrigerante tra i componenti collegati, contribuendo alla corretta circolazione del fluido all'interno dell'impianto.

Durante il funzionamento del trattore, il sistema di raffreddamento deve garantire un'adeguata dissipazione del calore prodotto dal motore.

Un tubo integro e correttamente installato contribuisce a mantenere la tenuta del circuito e a prevenire dispersioni di liquido refrigerante.

Struttura in ferro

Il tubo è realizzato in ferro, materiale che conferisce rigidità strutturale al componente.

Rispetto a un manicotto flessibile in gomma, il tubo metallico mantiene la propria geometria durante il funzionamento e permette il collegamento rigido tra le sezioni dell'impianto per le quali è previsto.

Le caratteristiche dimensionali principali sono:

• Diametro tubo: Ø38 mm

• Diametro ingresso: Ø41 mm

• Presa filettata: M16 x 1,5

• Materiale: ferro

Questi elementi sono fondamentali per verificare la corrispondenza con il ricambio originale.

Quando sostituire il tubo pompa acqua

La sostituzione può rendersi necessaria in presenza di:

• Corrosione o ruggine, soprattutto nelle zone di collegamento e sulle superfici interne.

• Perdite di liquido refrigerante, dovute al deterioramento del tubo o dei relativi punti di tenuta.

• Crepe o danneggiamenti, eventualmente causati da usura, vibrazioni o sollecitazioni.

• Deformazioni del tubo, che possono compromettere il corretto montaggio.

• Deterioramento delle sedi di collegamento, con conseguente difficoltà nel garantire la tenuta del circuito.

Durante la manutenzione è consigliato verificare anche lo stato dei manicotti, delle fascette e degli eventuali elementi di tenuta associati al tubo.

Indicazioni per il montaggio

Prima di installare il nuovo tubo è opportuno:

1. Verificare che il motore sia spento e che il circuito di raffreddamento sia completamente freddo.

2. Confrontare forma, dimensioni e filettatura con il tubo originale.

3. Controllare lo stato delle sedi di collegamento.

4. Verificare l'integrità degli eventuali elementi di tenuta.

5. Installare il componente secondo le indicazioni previste per il trattore.

6. Ripristinare il corretto livello di liquido refrigerante ed effettuare le verifiche di tenuta e di spurgo previste.

Un montaggio corretto è importante per evitare perdite e garantire il regolare funzionamento del sistema di raffreddamento.

Nota importante sulla compatibilità

Prima dell'acquisto verificare attentamente:

• Riferimento originale principale: 4956119

• Riferimenti alternativi: 4606663 – 4614162 – 4614165

• Diametro tubo: Ø38 mm

• Diametro ingresso: Ø41 mm

• Filettatura presa: M16 x 1,5

• Forma e geometria del tubo originale

• Posizione dei raccordi e dei punti di collegamento

• Modello e versione del trattore

Le applicazioni riportate derivano dai dati di compatibilità forniti. Le varianti dello stesso trattore sono state raggruppate per rendere più semplice la consultazione, mantenendo distinte le diverse serie.

Si consiglia di confrontare il componente originale con il ricambio proposto prima di procedere all'ordine.
