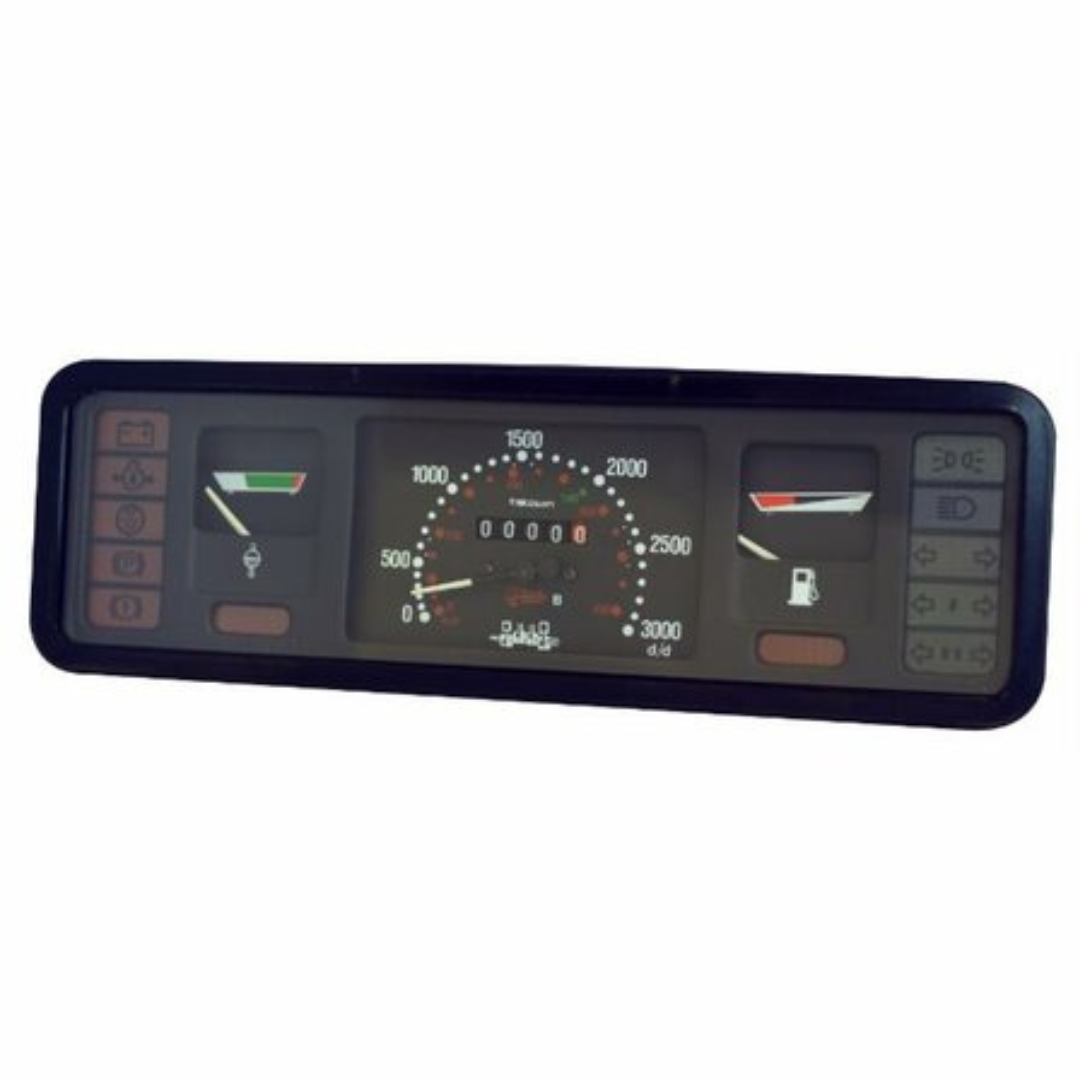

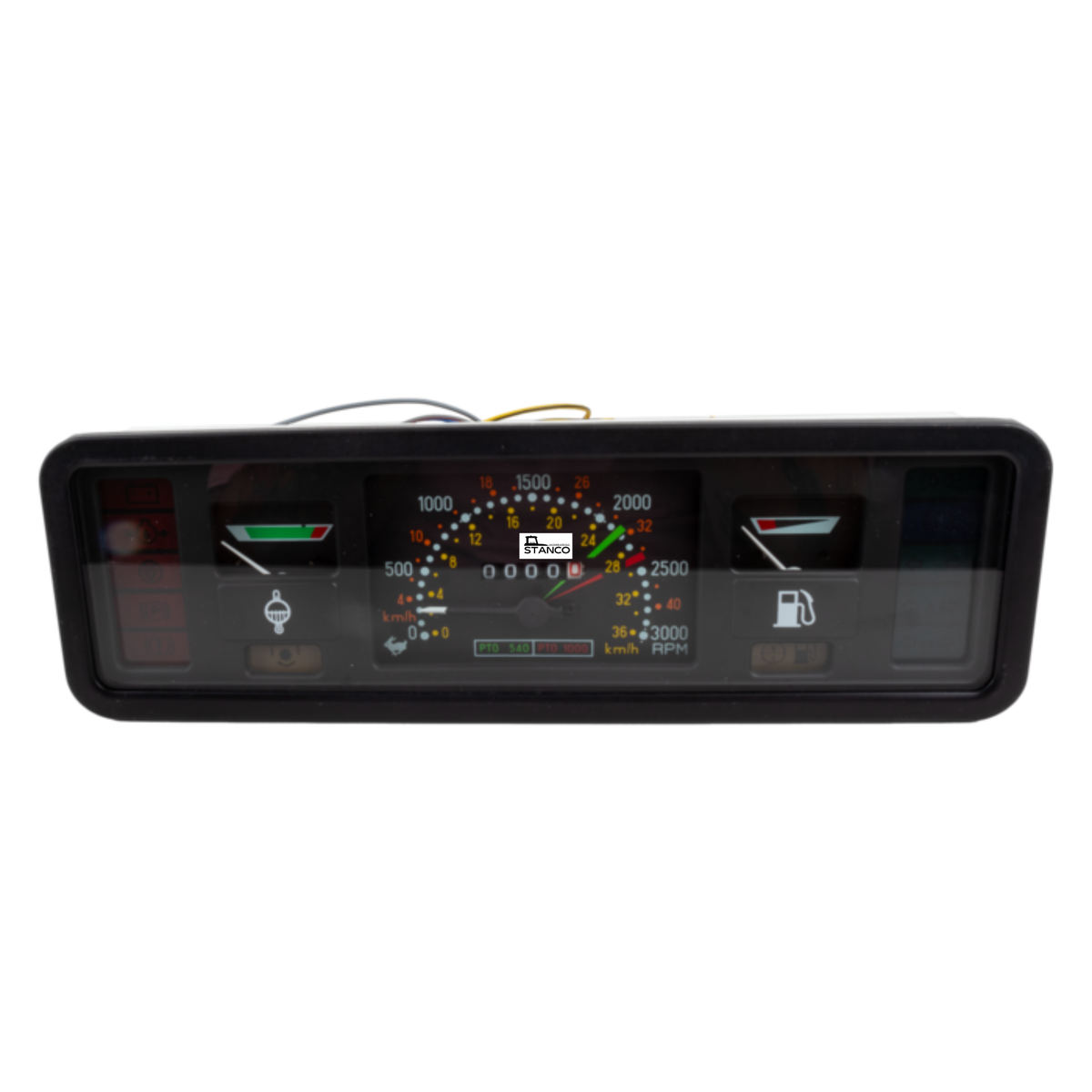

Il quadro strumenti completo per trattori Fiat riunisce in un'unica unità i principali strumenti necessari per controllare il funzionamento della macchina agricola. È indicato come ricambio per numerosi trattori Fiat, Agrifull, Ford e Lamborghini e rappresenta una soluzione per la sostituzione di un gruppo strumenti danneggiato, deteriorato o non più correttamente funzionante.

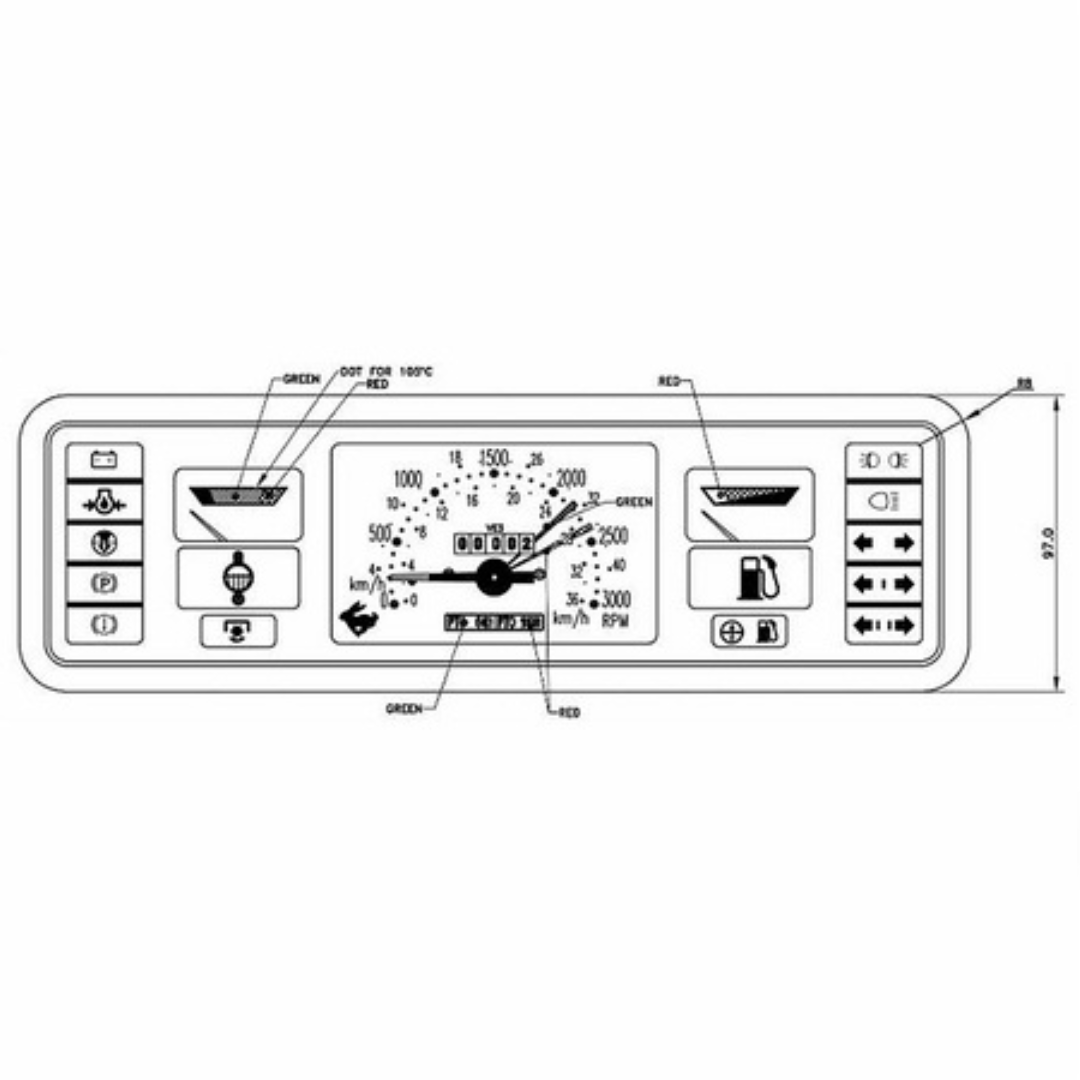

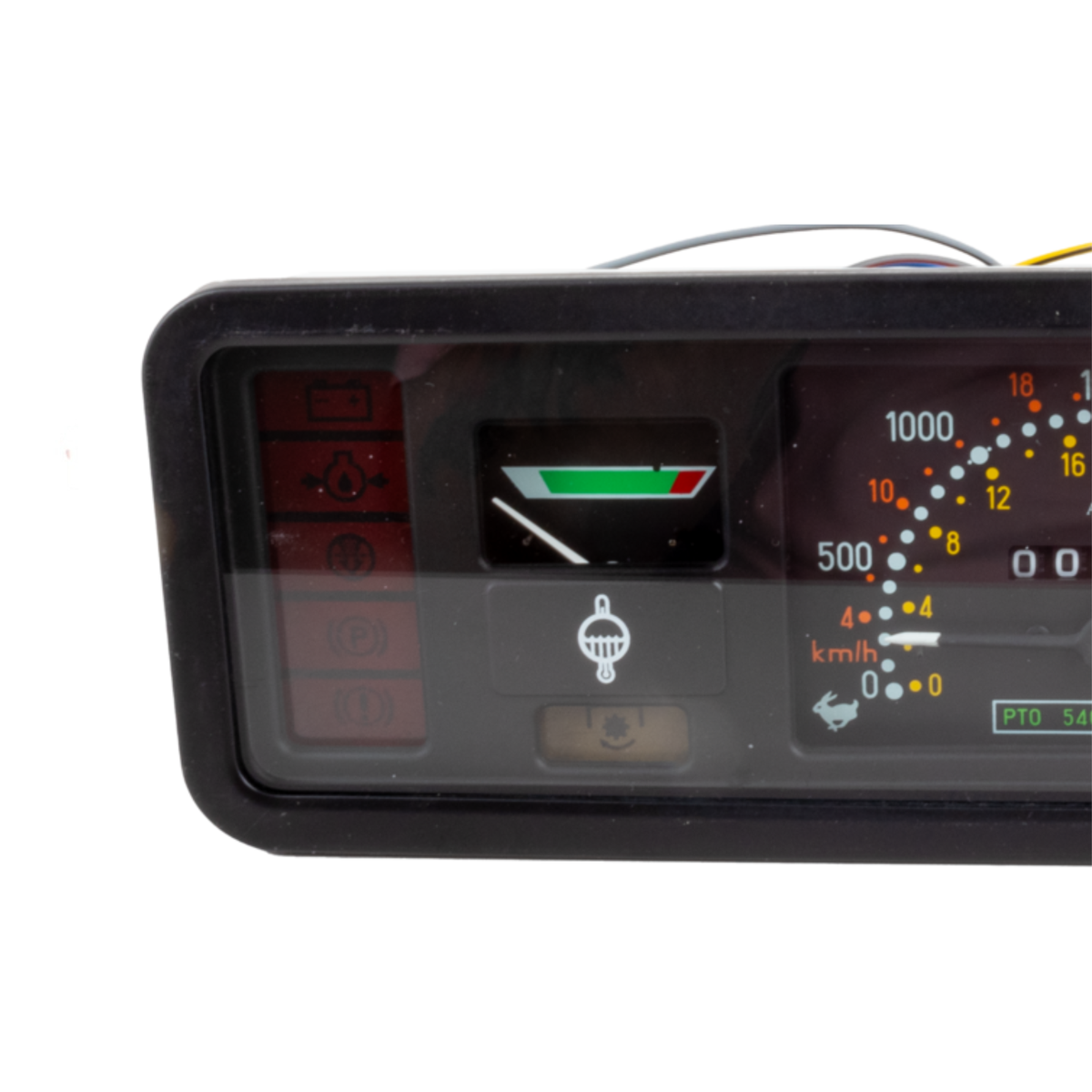

Il quadro integra contagiri, contaore, indicatore del livello carburante, indicatore della temperatura del liquido motore e le principali spie di controllo dell'impianto.

Il riferimento originale principale è OEM 5133783 e 5145186. Prima dell'acquisto è comunque importante verificare modello, serie, codice del componente originale e configurazione del trattore.

Contagiri motore e presa di forza

Il quadro dispone di un indicatore dei giri motore con riferimento alla presa di forza, utile per controllare il regime di funzionamento durante le lavorazioni agricole.

La visualizzazione del regime permette all'operatore di avere rapidamente sotto controllo uno dei parametri principali durante l'impiego del trattore e delle attrezzature azionate tramite PDF.

Contaore integrato

Il contaore registra le ore di utilizzo della macchina e costituisce un riferimento utile per organizzare gli interventi di manutenzione periodica.

La lettura delle ore di funzionamento può infatti essere utilizzata per programmare attività quali:

• cambio olio;
• sostituzione filtri;
• controlli periodici;
• tagliandi;
• altri interventi previsti in funzione delle ore di lavoro.

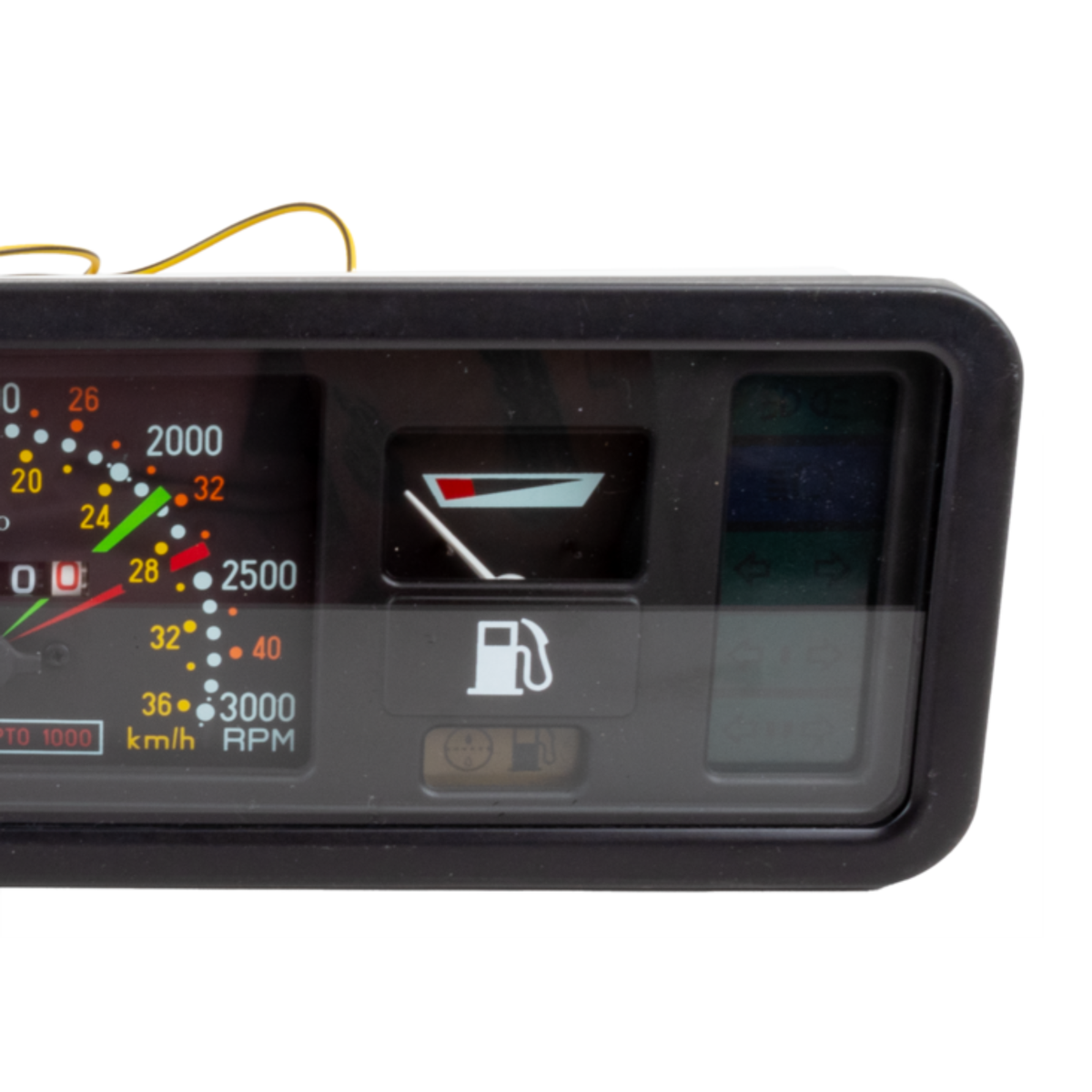

Indicatore del livello carburante

L'indicatore dedicato consente di controllare direttamente dal quadro il livello di carburante residuo, permettendo all'operatore di verificare rapidamente la disponibilità di gasolio durante il lavoro.

Indicatore temperatura liquido motore

Il quadro strumenti integra anche l'indicazione della temperatura del liquido motore, utile per monitorare il comportamento del circuito di raffreddamento durante il funzionamento del trattore.

In presenza di valori anomali è opportuno controllare il sistema di raffreddamento e i relativi componenti.

Spie di controllo

Il quadro comprende le principali segnalazioni previste per il controllo della macchina:

• spia pressione olio motore;
• spia carica batteria;
• indicatori fari e illuminazione.

La concentrazione di strumenti e segnalazioni in un unico gruppo facilita il controllo dei principali parametri durante la guida e le lavorazioni.

Corpo in plastica

Il componente è realizzato con corpo in plastica.

La configurazione completa consente di sostituire il gruppo strumenti su numerosi trattori compatibili, mantenendo in un'unica unità le principali funzioni di monitoraggio della macchina.

Quando sostituire il quadro strumenti del trattore?

La sostituzione può essere necessaria quando il gruppo strumenti originale presenta malfunzionamenti o deterioramento dovuti all'utilizzo, alle vibrazioni, all'umidità o all'usura.

Tra i possibili segnali:

• contagiri fermo o con letture irregolari;
• contaore che non registra correttamente;
• indicatore carburante non funzionante;
• indicatore temperatura bloccato o impreciso;
• quadro danneggiato o deteriorato;
• problemi legati al rinvio

CARATTERISTICHE PRINCIPALI

• Tipo: quadro strumenti completo
• Marca: Aftermarket
• Settore di applicazione: agricoltura
• Materiale corpo: plastica
• Colore: nero
• Indicatore giri: motore / presa di forza
• Contaore: sì
• Indicatore carburante: sì
• Indicatore temperatura: temperatura liquido motore
• Spia pressione olio: sì
• Spia carica batteria: sì
• Spie fari e luci: sì
• Riferimento OEM principale: 5133783

CODICI RIFERIMENTI ORIGINALI FIAT NEW HOLLAND/ OEM

5133783, 4997124, 5102023, 5105878, 5112078, 5112082, 5112083, 5125046, 5125573, 5129460, 5129684, 5133784, 5140611, 5140612, 5145186.

COMPATIBILITÀ / APPLICAZIONI

Trattori Fiat

Serie 46
55-46, 55-46 DT, 60-46, 60-46 DT, 65-46, 65-46 DT.

Serie 55
100-55, 85-55, 855C, 95-55, 955C.

Serie 56
55-56, 55-56 DT, 60-56 Lift-O-Matic, 65-56 Lift-O-Matic, 65-56 DT Lift-O-Matic, 70-56 Lift-O-Matic, 70-56 DT Lift-O-Matic.

Serie 65
465C, 55-65 F, 55-65 M, 55-65 V, 565C, 60-65, 60-65 M, 60-65 V, 665C, 70-65, 70-65 M, 765C, 80-65.

Serie 66
45-66, 45-66 DT, 45-66 S, 45-66 S DT, 466, 466 DT, 50-66, 50-66 DT, 50-66 S, 50-66 S DT, 55-66, 55-66 DT, 55-66 DT LP, 55-66 F, 55-66 F DT, 55-66 LP, 55-66 V, 55-66 V DT, 55-66 S, 55-66 S DT, 56-66 S, 56-66 S DT, 566, 566 DT, 60-66, 60-66 DT, 60-66 F, 60-66 F DT, 60-66 LP, 60-66 LP DT, 60-66 S, 60-66 S DT, 65-66, 65-66 DT, 65-66 S, 65-66 S DT, 666, 666 DT, 70-66, 70-66 DT, 70-66 F, 70-66 LP, 70-66 LP DT, 70-66 S, 70-66 S DT, 70-66 S DT High Clearence, 766, 766 DT, 80-66, 80-66 a Trampolino, 80-66 DT, 80-66 F, 80-66 F DT, 80-66 S, 80-66 S DT, 80-66 S High Clearence.

Serie 70
470 DTV, 470 V, 570, 570 FDT, 570 DT, 570 F, 670, 670 DT, 670 F, 670 F DT.

Serie 74
474 DTV, 474V.

Serie 75
55-75 F, 55-75 M, 55-75 V, 60-75, 60-75 M, 60-75 V, 70-75, 70-75 M, 80-75.

Serie 76
45-76 V, 45-76 V DT, 55-76 F, 55-76 F DT, 55-76 V, 55-76 V DT, 60-76 F, 60-76 F DT, 70-76 F, 70-76 F DT, 70-76 LP, 70-76 LP DT, 70-76 V, 80-76 F, 80-76 F DT.

Serie 80
1180, 1180 DT, 1280, 1280 DT, 1380, 1380 DT, 1580, 1580 DT, 1880, 1880 DT, 580, 580 DT, 680, 680 DT, 780, 780 DT, 880, 880-5, 880 DT, 880-5 DT, 980, 980 DT.

Serie 85
55-85 F, 55-85 M, 55-85 V, 60-85 F, 60-85 V, 62-85.

Serie 86
50-86 V, 50-86 V DT, 50-86 S V, 50-86 S DT, 55-86 F, 55-86 F DT, 55-86 V, 55-86 S V, 55-86 S V DT, 60-86 F, 60-86 F DT, 60-86 V, 60-86 V DT, 60-86 S V, 62-86 F, 62-86 F DT, 70-86 V, 70-86 V DT, 70-86 S V, 70-86 S V DT, 72-86 F, 72-86 F DT, 72-86 LP, 72-86 LP DT, 82-86 F, 82-86 F DT, 82-86 LP, 82-86 LP DT.

Serie 88
55-88, 55-88 DT, 60-88, 60-88 DT, 65-88, 65-88 DT, 70-88, 70-88 DT, 80-88, 80-88 DT.

Serie 90
100-90, 100-90 DT, 110-90, 110-90 DT, 115-90, 115-90 DT, 55-90, 55-90 DT, 60-90, 60-90 DT, 65-90, 65-90 DT, 70-90, 70-90 DT, 80-90, 80-90 DT, 85-90, 85-90 DT, 90-90, 90-90 DT.

Serie 93
60-93, 60-93 DT, 65-93, 65-93 DT, 72-93, 72-93 DT, 82-93, 82-93 DT, 88-93 DT.

Serie 94
60-94, 60-94 DT, 65-94, 65-94 DT, 72-94, 72-94 DT, 82-94, 82-94 DT, 88-94, 88-94 DT.

Trattori Agrifull

A100, A100DT, A100S, A100S DT, A110DT, A110S, A110S DT, A35, A35 DT, A50 DT V III, A50, A50DT, A55 C F II SOM, A55 CVS, A55 CFS, A55 F, A55DT III, A55 II, A55 II DT, A55, A55DT, A55F, A55 V, A55 DT, A55L, A55L DT, A60L, A60DT, A60 C II SOM, A60 CS, A60 CLS, A60 F, A60DT III, A60 II, A60DT, A60 C, A60 CL, A60, A60 DTF, A62 C II SOM, A65 DE LUX, A65 DT, A65, A65L, A65DT, A70 C II SOM, A70 CS, A70 CLS, A70 DE LUX, A70 DT, A70 DTV III, A70 II, A70, A70F, A70 DTF, A70L, A70L DT, A72 F, A72 DT III, A80 CS, A80 DE LUX, A80 DT, A80 II, A80, A80F, A80F DT, A82 C II SOM, A82 DTF III, A90 DE LUX, A90 DT, A90, A90S, A90S DT, C70, C8056, C8056 M, C8066, C8066 M, C8076.

Trattori Ford

Serie 30: 4430, 5530, 6530, 7530.
Serie 35: 3435, 3935, 4135.

Trattori Lamborghini

R 350, R 350 DT, R 350 DT Sprint.
