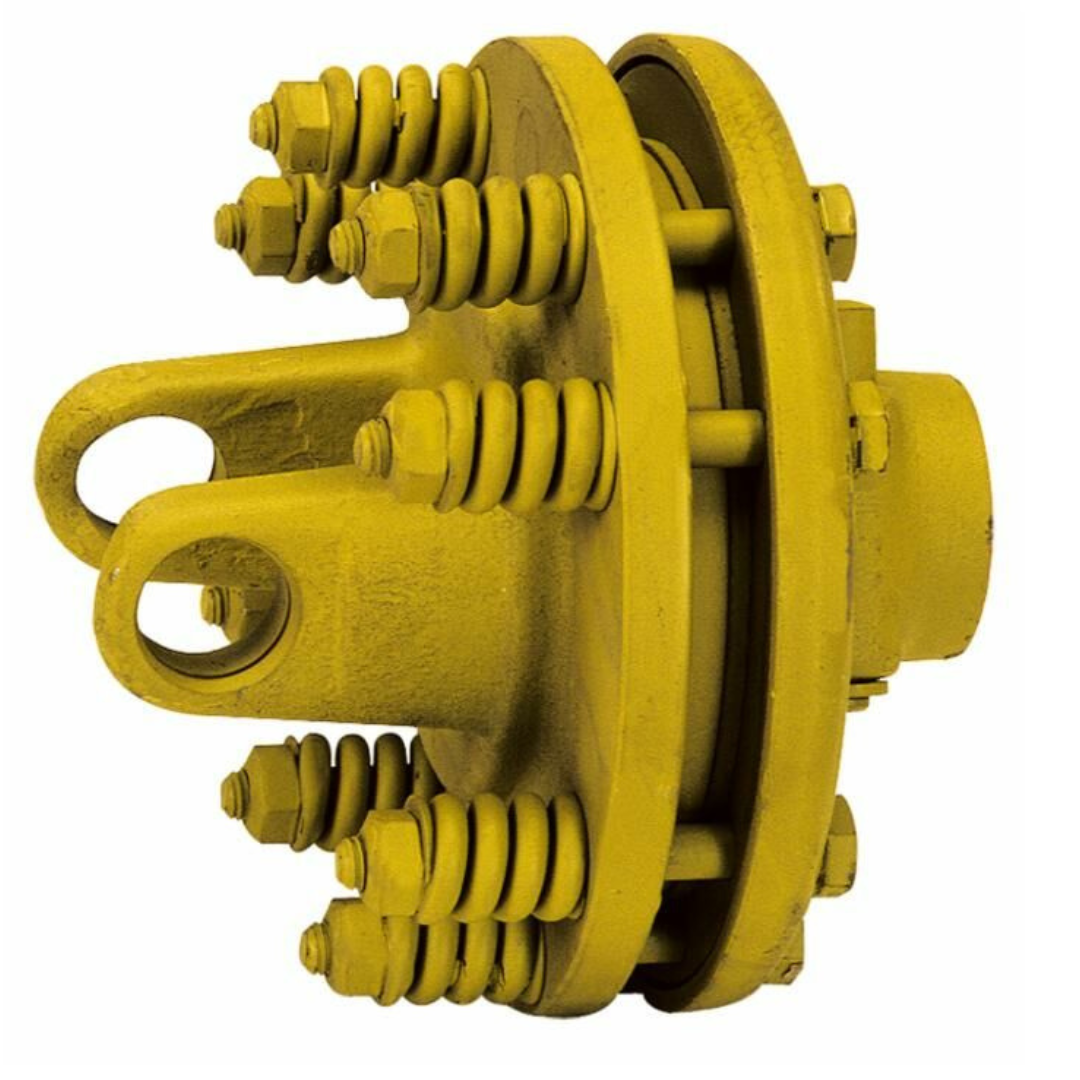

Limitatore a dischi di attrito, modello FR1 e appartenente alla categoria 4.

Questo dispositivo è una componente aggiuntiva dell’albero cardanico.
Presenta una flangia dal diametro di 180 mm e una crociera di dimensioni 27x74,6 mm.

È composto da 2 dischi ed è caratterizzato da un profilo di tipo 1”3/8 Z6. Inoltre ha un mozzo dal diametro di 140 mm.

In grado di raggiungere una torsione massima di 900 Nm, viene impiegato come organo di sicurezza, ha un’elevata resistenza agli agenti atmosferici e richiede minimi interventi di manutenzione.

Permette, assieme all’azione del cardano, di limitare e quindi di scollegare la trasmissione di potenza, mediante lo slittamento dei dischi, quando si verificano dei picchi di coppia improvvisi (ingolfamento dell'attrezzo) e quando è presente un'elevata coppia inerziale di avviamento.

Il dispositivo di sicurezza limitatore a dischi viene applicato sul lato attrezzo ed è possibile effettuare delle regolazioni agendo sulle sue 8 molle esterne.

Adattabile al riferimento originale BY-PY 637141001, ex 38.A2.
